至大運行速度100m/min，至大加速度1.0G

細節力求完善，操作臺、懸浮燈設計、不銹鋼包邊，我們將嚴格要求來打造產品，簡約一體式設計，節省占地面積。

激光器功率:

100ow-400ow（可選)

加工幅面（長×寬):300omm x 1500mm ;400omm x 1500mm ;4000mm x 2000mm ;6o0omm x 1500mm ;

6o00mm x 2000mm(可選)

至大加速度:1.0G

至大運行速度:100m/min

整機重量:2500Kg~7000Kg

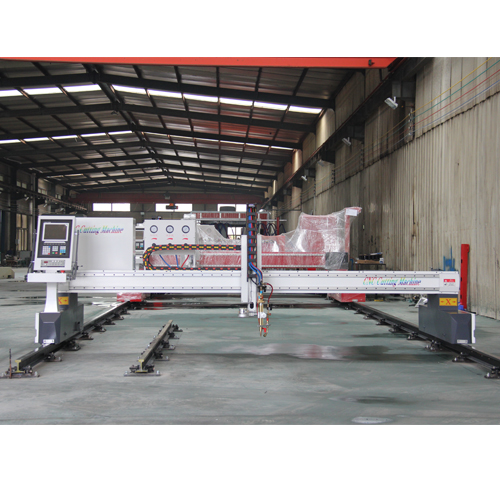

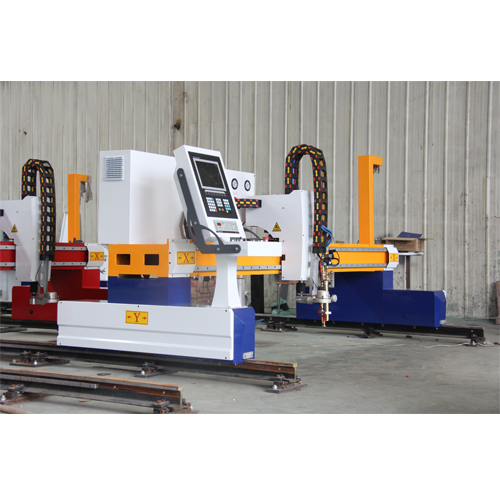

標準型龍門式數控火焰等離子切割機融合了重型龍門式數控切割機的穩定可靠、配置好、工作效率高等優點與便攜式數控切割機占地面積小，操作方便等優點于一身，為各類機械制造廠家量身定做的一款用于中小型金屬板材下料的數控切割機。

產品結構：

1、橫梁：采用方管結構，具有剛性好，精度高，自重輕，慣性小的特點。所有焊接件均振動時效去應力處理，防止了結構變形；

2、縱、橫向驅動：均采用精密齒輪齒條傳動。橫向?qū)к壊捎秒p軸心直線導軌，縱向?qū)к壊捎镁芗庸さ腡型導軌，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以保證運動的精度和平衡度；

3、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的緊壓程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；

4、驅動系統：步進驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；

5、升降體采用鋁合金結構體，升降導向采用貫通式升降，升降提升采用滾珠絲杠提升；

6、簡單易用的自動編程系統，使數控編程不再?gòu)?fù)雜，輕而易舉；

7、 數控控制系統采用自主研發控制系統，該電氣系統具有優良穩定性和抗干擾。

功能及特點：

1、介于搞配置龍門和經濟小龍門之間；

2、龍門式橫梁設計，保證穩定性、可靠性；

3、機架采取爐內退火處理和精細加工，保證了設備長壽命及運行精度；

4、數控系統、伺服系統、減速器等均選用品牌；

5、采用集成線路控制板，提高了設備運行靈敏度；

6、電器、機械、管路等部分均采取了保護措施，延長了使用壽命；

7、結構美觀、剛性好、慣性小、運行平穩等特點；

8、設備整機定位精度、重復精度：符合JB/T5102-1999標準；

9、切割尺寸進度、切面質量：符合JB/T10045.3-1999標準。

應用行業：鋼構制造   鋼模板  農業機械  鈑金加工  環保設備  風機設備  茶葉機械  鍋爐設備  船舶制造  橋梁建筑 汽車制造 閥門制造
